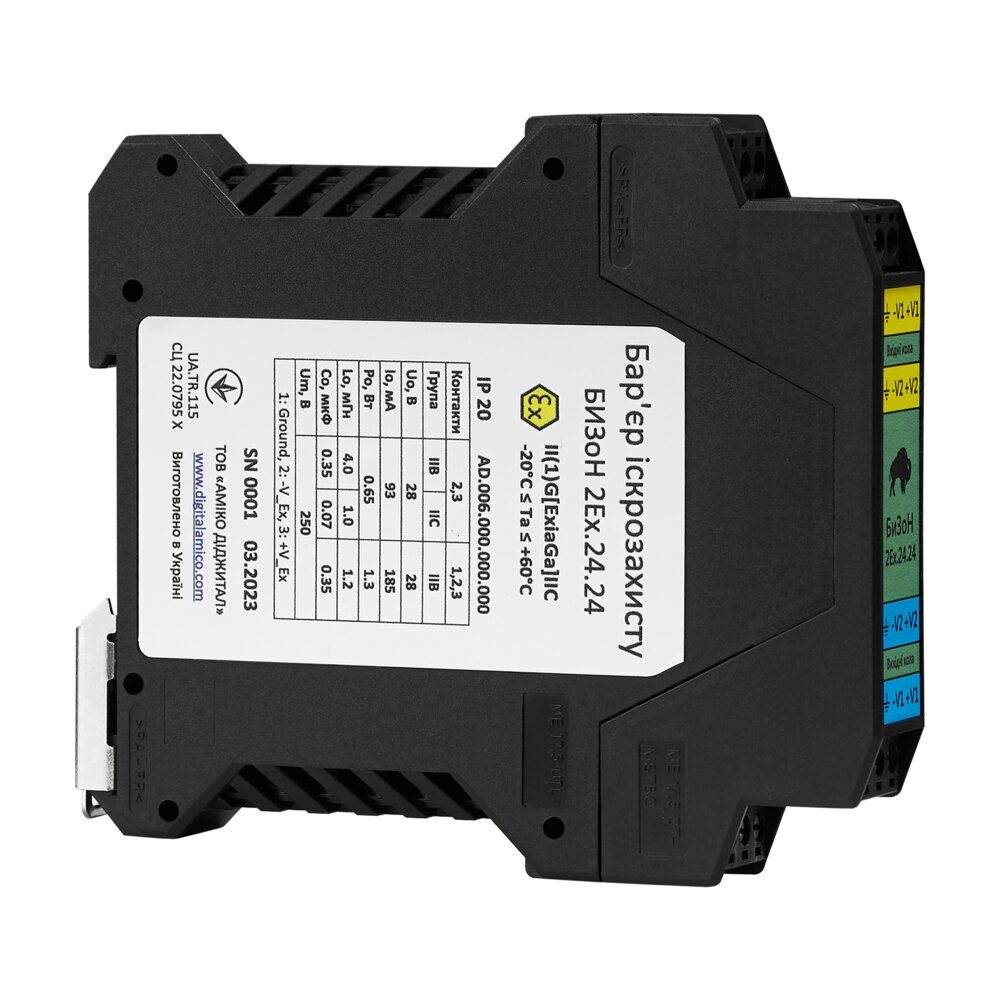

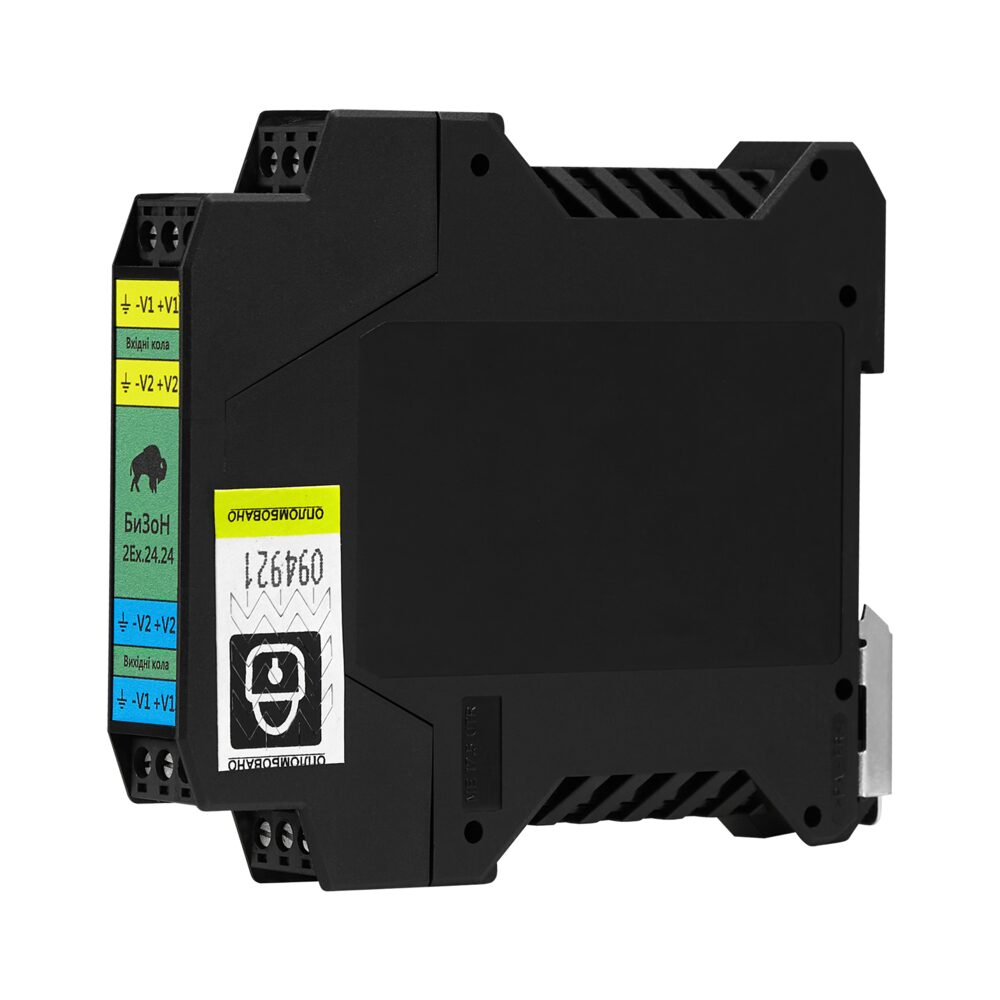

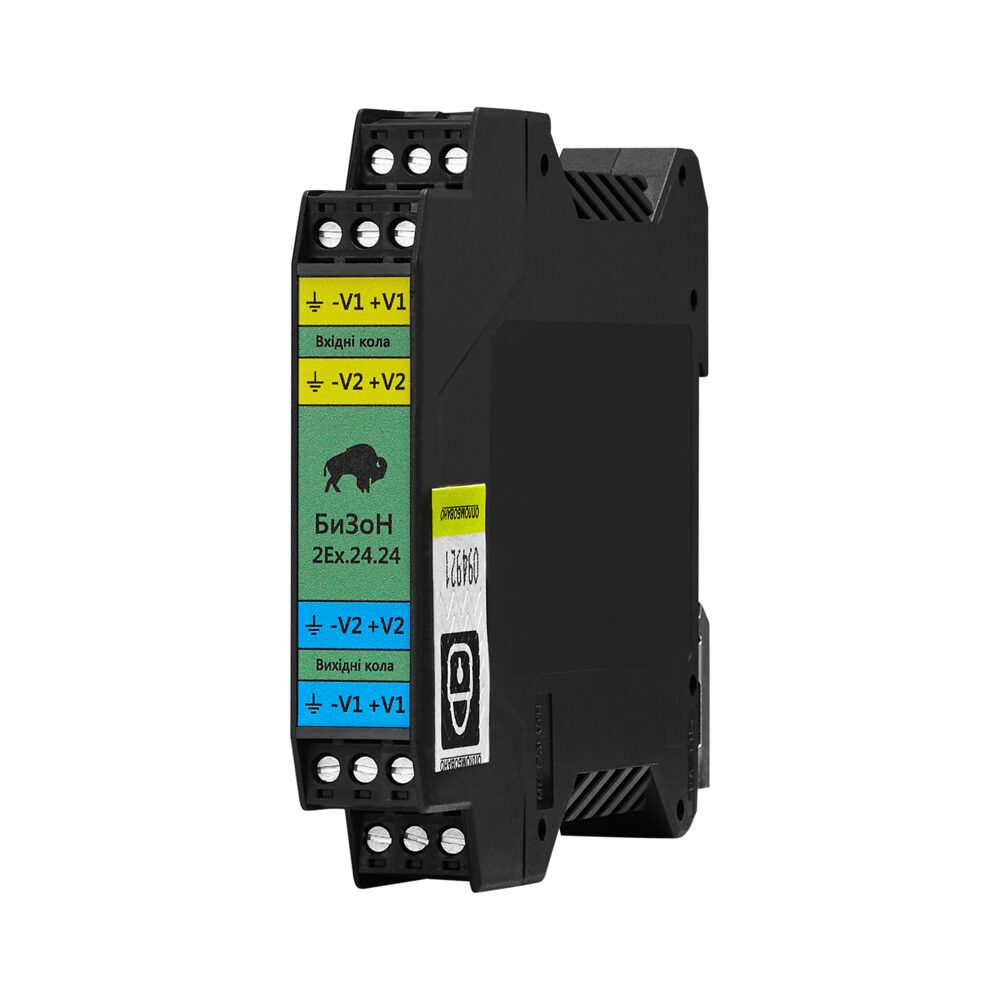

Бар’єр іскрозахисту БИЗоН 2Ex.24.24
Короткий опис
Двоканальний бар’єр іскрозахисту з функцію автоматичного відновлення після спрацьовування і захистом від переполюсування. Призначений для забезпечення іскробезпеки електричних кіл живлення і сигнальних кіл перетворювачів, які встановлені у вибухонебезпечних зонах.
Кожен канал може використовуватися для підключення одного пристрою з інтерфейсом струмова петля (0-5 мА / 0-20 мА / 4-20 мА), сухий контакт (DC), дискретний вхід (DI), дискретний вихід (DO), або для живлення напругою + 24В постійного струму одного пристрою у вибухонебезпечній зоні (підключення виконуються по двохпровідній схемі).
Примітка: При застосуванні бар’єру з пристроями, які належать до групи обладнання IIВ, підключення можуть виконуватися по двохпровідній або трьохпровідний схемі.
Бар’єр відповідає вимогам ДСТУ EN 60079-0:2019 і ДСТУ EN 60079-11:2017, має вихідні іскробезпечні електричні кола рівня «Іа» і маркування вибухозахисту EX II (1) G [Ex ia Ga] IIC та призначений для встановлення за межами вибухонебезпечних зон.
Галузь застосування
Пристрій застосовується в системах вимірювання та контролю, автоматичного регулювання, сигналізації, протиаварійного захисту і управління технологічними процесами на вибухонебезпечних і / або пожежонебезпечних ділянках виробництв нафтогазового комплексу, металургії, теплоенергетики, хімічної та нафтохімічної, харчової та інших галузях промисловості, де можуть бути вибухонебезпечні суміші газів, парів, а також легкозаймисті та вибухові речовини (пил, порошок).
Відповідність стандартам
Бар’єр іскрозахисту БИЗоН 2Ex.24.24 відповідає наступним нормам і національним стандартам:
- Технічний регламент обладнання та захисних систем, призначених для використання в потенційно вибухонебезпечних середовищах (затверджено постановою Кабінету Міністрів України від 28 грудня 2016 р., № 1055).
Технічні характеристики
| Параметр |
Канал «1-2» Контакти 2,3 Група IIC |
Канал «1-2» Контакти 2,3 Група IIB |
Канал «1-2» Контакти 1,2,3 Група IIB |
|---|---|---|---|
| Сумарна ємність кабелю і навантаження | 0,07 мкФ | 0.35 мкФ | 0.35 мкФ |
| Сумарна індуктивність кабелю і навантаження | 1 мГн | 4 мГн | 1,2 мГн |
| Максимальний струм на виході бар'єра в аварійному режимі Io, не більше | 93 мА | 93 мА | 185 мА |
| Кількість каналів | 2 | ||
| Напруга холостого ходу Uхх, не більше | 25 В | ||
| Струм навантаження Iн, не більше | 30 мА | ||
| Опір каналу | 360 Ом | ||
| Максимальна напруга на виході бар'єра в аварійному режимі Uo, не більше | 28 В | ||
| Маркування вибухозахисту | Ex II (1) G [Ex ia Ga] IIC | ||
| Відповідність стандартам | ДСТУ EN 60079-0:2019 і ДСТУ EN 60079-11:2017 | ||
| Ступінь захисту | IP20 | ||
| Робочій діапазон температур | -20...+60 °С | ||
| Відносна вологість | < 80 % (без конденсації) | ||
| Тип монтажу | Кріплення на DIN-рейку 35 мм | ||
| Габарити | 111х99х17,6 мм | ||
| Вага | 100г | ||
| Корпус і клеми | Phoenix Contact (Німеччина); литі гвинтові затискні клеми; переріз проводу: 0.2-2.5 мм2 | ||
Технічна документація
Сертифікати
Комплект поставки
| Назва | Кількість шт. | |
|---|---|---|
| 1 | Бар’єр іскрозахисту БИЗоН 2Ex.24.24 | 1 |
| 2 | Паспорт | 1 |
| 3 | Настанова з експлуатації | 1 |
