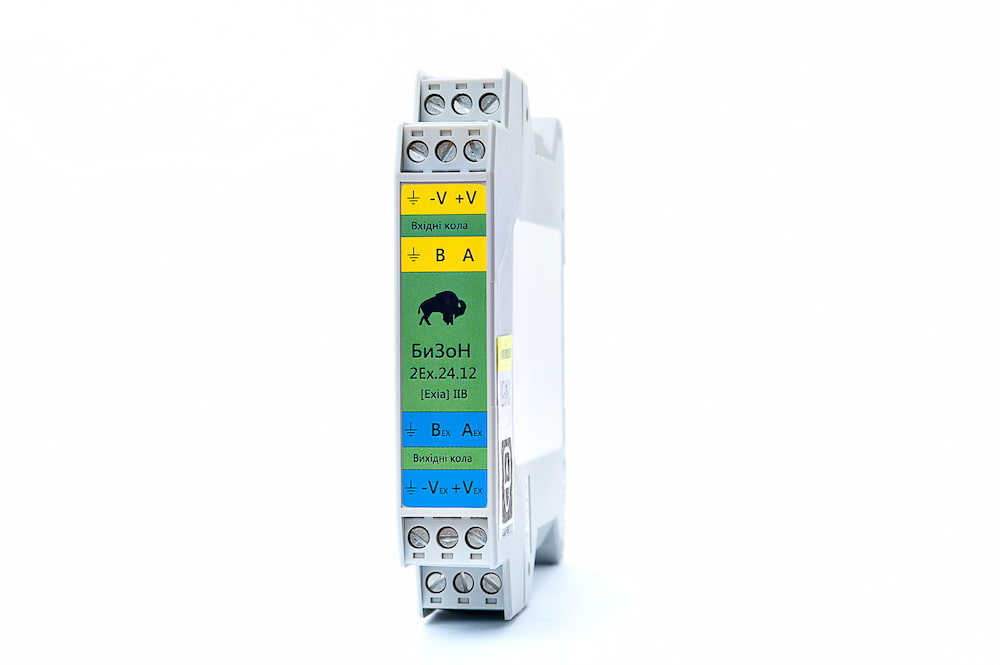

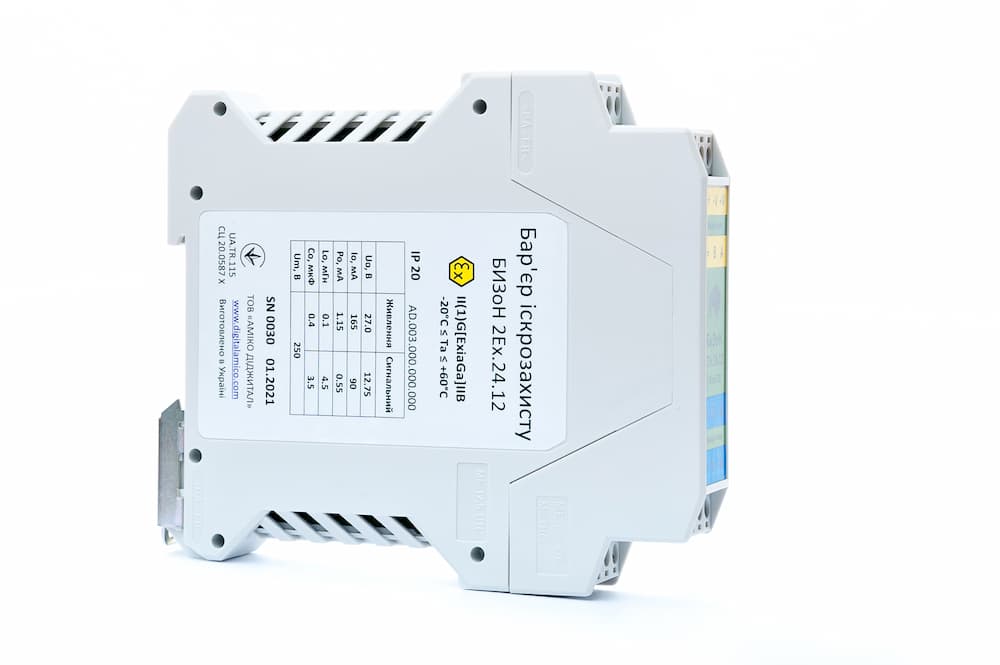

Бар’єр іскрозахисту БИЗоН 2Ex.24.12
Короткий опис
Двоканальний бар’єр іскрозахисту з функцію автоматичного відновлення після спрацьовування. Призначений для забезпечення іскробезпеки електричних кіл живлення і сигнальних кіл перетворювачів, які встановлені у вибухонебезпечних зонах.
Канал «Живлення» призначений для живлення одного первинного перетворювача з вихідним токовим сигналом 0-5 мА / 0-20 мА / 4-20 мА постійного струму, або для живлення напругою + 24В постійного струму одного пристрою, встановленого у вибухонебезпечній зоні.
Канал «Сигнальний» призначений для прийому/передачі сигналів цифрових інтерфейсів RS-485 / RS-422 або для передачі дискретних сигналів від датчиків із виходом «сухий контакт» амплітудою до 10В постійного струму.
Бар’єр відповідає вимогам ДСТУ EN 60079-0:2017 і ДСТУ EN 60079-11:2017, має вихідні іскробезпечні електричні кола рівня «Іа» і маркування вибухозахисту EX II (1) G [Ex ia Ga] IIB та призначений для установки за межами вибухонебезпечних зон.
Галузь застосування
Пристрій застосовується в системах вимірювання та контролю, автоматичного регулювання, сигналізації, протиаварійного захисту і управління технологічними процесами на вибухонебезпечних і / або пожежонебезпечних ділянках виробництв нафтогазового комплексу, металургії, теплоенергетики, хімічної та нафтохімічної, харчової та інших галузях промисловості, де можуть бути вибухонебезпечні суміші газів, парів, а також легкозаймисті та вибухові речовини (пил, порошок).
Відповідність стандартам
Бар’єр іскрозахисту БИЗоН 2Ex.24.12 відповідає наступним нормам і національним стандартам:
- Технічний регламент обладнання та захисних систем, призначених для використання в потенційно вибухонебезпечних середовищах (затверджено постановою Кабінету Міністрів України від 28 грудня 2016 р., № 1055).
Технічні характеристики
| Параметр | Канал "Живлення" | Канал "Сигнальний" |
|---|---|---|
| Кількість каналів | 1 | 1 |
| Напруга холостого ходу Uхх, не більше | 25 В | 10 В |
| Струм навантаження Iн, не більше | 50 мА | 40 мА |
| Опір каналу | 210 Ом | 190 Ом |
| Сумарна ємність кабелю і навантаження | 0,4 мкФ | 3,5 мкФ |
| Сумарна індуктивність кабелю і навантаження | 1 мГн | 4,5 мГн |
| Максимальна напруга на виході бар'єра в аварійному режимі Uo, не більше | 27 В | 12.75 В |
| Максимальний струм на виході бар'єра в аварійному режимі Io, не більше | 165 мА | 90 мА |
| Маркування вибухозахисту | Ex II (1) G [Ex ia Ga] IIB | |
| Відповідність стандартам | ДСТУ EN 60079-0:2017 і ДСТУ EN 60079- 11:2017 | |
| Ступінь захисту | IP20 | |
| Робочій діапазон температур | -20...+60 °С | |
| Відносна вологість | < 80 % (без конденсації) | |
| Тип монтажу | Кріплення на DIN-рейку 35 мм | |
| Габарити | 111х99х17,6 мм | |
| Вага | 100г | |
| Корпус і клеми | Phoenix Contact (Німеччина); литі гвинтові затискні клеми; переріз проводу: 0.2-2.5 мм2 | |
Технічна документація
Сертифікати
Комплект поставки
| Назва | Кількість шт. | |
|---|---|---|
| 1 | Бар’єр іскрозахисту БИЗоН 2Ex.24.12 | 1 |
| 2 | Паспорт | 1 |
| 3 | Настанова з експлуатації | 1 |
